搪玻璃塔节标记为：
塔节 ①②-③④⑤⑥
其中：
①——公称压力，用PN××表示，单位为兆帕（Mpa）；
②——公称直径，用DN××表示，单位为毫米（mm）；
③——型式，用A或B表示
④——连接型式，用Ⅰ或Ⅱ表示
⑤——长度，用L表示，单位为毫米（mm）；
⑥——标准号，HG/T3127
示例：
公称压力PN0.6MPa，公称直径DN1000mm，高颈法兰联接的A型搪玻璃塔节、长度为2000mm塔节PN0.6DN1000-AⅡL=2000mm HG/T3127
技术要求：
搪玻璃塔节的设计、制造、检验及验收应符合HG 2432的要求。
搪玻璃塔节的形位公差按HG/T2637搪玻璃件几何尺寸检测方法进行检测，其结果应符合下表的规定。
搪玻璃塔节形位公差：
|
名称 |
公称直径 DN |
|
DN≤1000 |
1000＜DN≤2000 |
|
塔节法兰平面度 |
2 |
0.2%DN |
|
塔节法兰对塔节法兰平行度 |
1%DN且不大于5 |
0.5%DN且不大于7 |
|
塔节直线度 |
0.3%L |
|
塔节法兰对塔节轴线的垂直度 |
150～250 |
300～1000 |
1100～1600 |
1750～2000 |
|
2.5 |
3.5 |
4.5 |
5.5 |
标牌、出场文件、包装、运输和贮存：
1 产品标牌按HG2432的有关规定。
2 出厂产品应有装箱单、产品合格证，质量证明书。质量证明书至少包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容。
3 包装、运输按HG2432的有关规定。
4 外露的搪玻璃面须严格保护。
5 产品出厂前应妥善保管，防止雨雪天气及腐蚀性介质侵蚀，一般不允许露天存放。
明细表：
|
件号 |
标准号 |
名称 |
数量 |
材料 |
备注 |
|
1 |
HG/T2049 |
高颈法兰 |
/ |
符合HG2432 |
/ |
|
2 |
GB/T7996 |
塔 体 |
1 |
符合HG2432 |
/ |
|
3 |
HG/T2105 |
活套法兰 |
/ |
符合HG/T2105 |
/ |
|
4 |
JB/T4746 |
塔节封头 |
1 |
符合HG2432 |
/ |

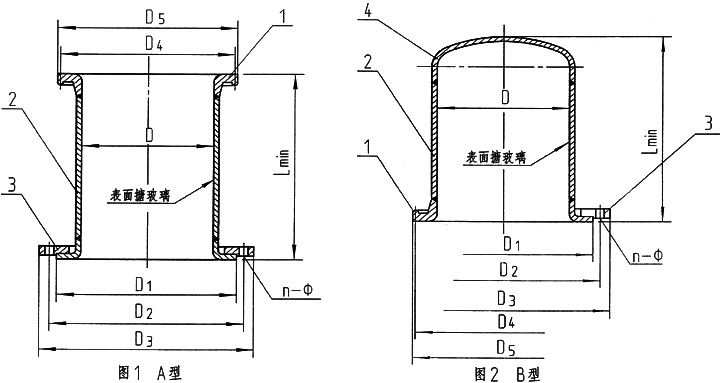

主要尺寸：
|
公称直径DN |
D |
D1 |
D2 |
D3 |
Lmin |
n-Ф |
|
150 |
150 |
212 |
240 |
285 |
500 |
8-22 |
|
200 |
207 |
268 |
295 |
340 |
500 |
8-22 |
|
250 |
257 |
320 |
350 |
395 |
500 |
12-22 |
|
300 |
303 |
370 |
400 |
445 |
500 |
12-22 |
|
400 |
403 |
482 |
515 |
565 |
500 |
16-26 |
